네트워크 기초

네트워크 기초

네트워킹

• 여러 장비나 컴퓨터를 연결하여 서로 연결된 장비들끼리의 통신이 가능하도록 하는 것
• 인터넷 (인터 + 네트워크)
  • 여러 네트워크를 연결(인터) 하는 것
  • 여러 네트워크끼리 통신이 가능해야 하므로 연결된 모든 네트워크는 하나의 프로토콜만 사용해야 함. (TCP/IP)

네트워킹의 방식

• 여러 장비나 컴퓨터등이 서로 네트워킹을 하기 위한 여러가지 방식이 존재
  • Ethernet
  • 토큰링
  • FDDI
  • ATM
  • 등등…
• 네트워킹 방식이 달라진다면 그에 따른 장비나 케이블 랜카드 등등도 달라져야해요 ^^

네트워킹의 방식 - 토큰링

네트워킹의 방식 - Ethernet

CSMA/CD

Carrier Sense Multiple Access with Collision Detect

반송파 감지 다중 접속 및 충돌 탐지

1. 회선의 사용여부를 확인

2. 아무도 회선을 쓰고 있지 않으니 데이터를 전송

1. A, B 동시에 회선의 사용여부를 확인

2. 아무도 회선을 쓰고 있지 않으니 A와 B가 동시에 데이터를 전송

이렇게 충돌의 영향을 받는 호스트들을 모두 같은 “ Collision Domain (충돌 도메인) ”에 있다고 표현.

OSI 7 계층

간단 용어 상식

• MAC 주소
  • 랜카드의 주소 ^^ (전 세계에서 유일한 값)
• 유니캐스트
  • 목적지를 가지고 해당 목적지랑 통신하는 방식. 간단하게 말해서 1:1 통신
• 브로드캐스트
  • 자신이 속해있는 네트워크에 있는 모든 호스트에게 전달할 때 사용
• 멀티캐스트
  • 특정 그룹에 있는 호스트들에게 전달할 때 사용.

Hub (더미허브) - 물리계층 장비 (1 Layer)

단순한 신호분배 기능

Collision Domain

Bridge/Switch - 데이터 링크 계층 장비 (2 Layer)

맥 주소를 이용한 호스트 관리

각 포트별로 Collision Domain을 나눠준다.

Bridge or

Switch

Collision Domain

Collision Domain

Collision Domain

Collision Domain

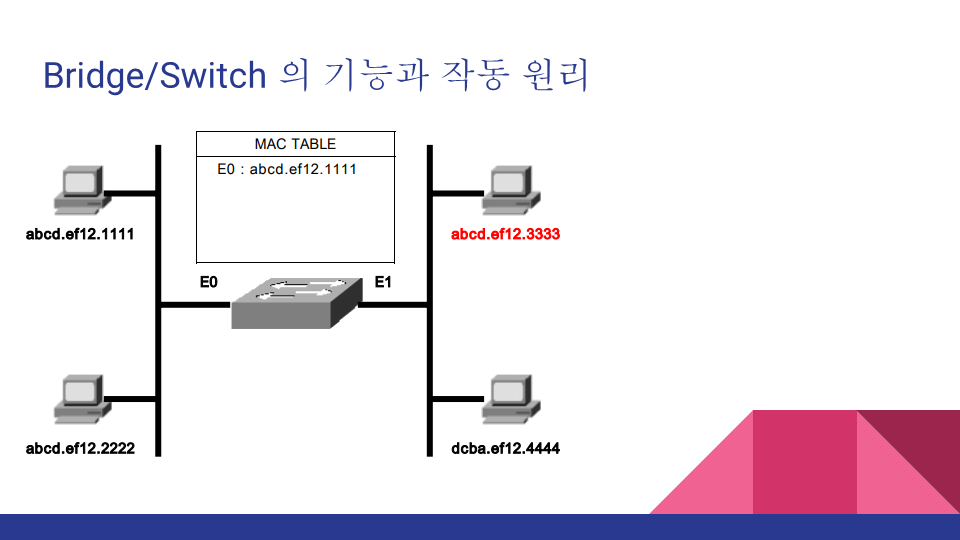

Bridge/Switch 의 기능과 작동 원리

Learning

Flooding

Forwarding

Filtering

Aging

5가지의 기능을 가지고 있다 ^^

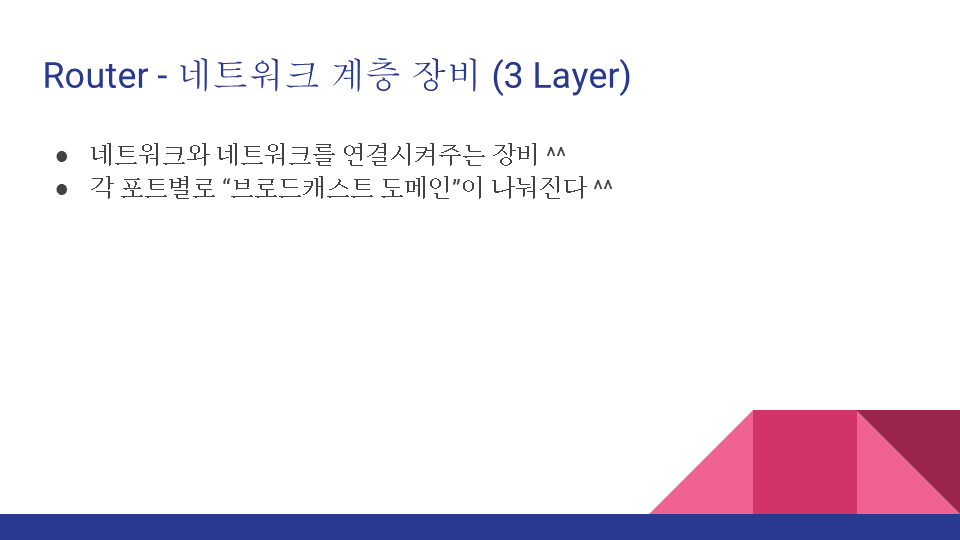

Router - 네트워크 계층 장비 (3 Layer)

네트워크와 네트워크를 연결시켜주는 장비 ^^

각 포트별로 “브로드캐스트 도메인”이 나눠진다 ^^

Broadcast __ Domain__

Broadcast Domain

AWS에서의 네트워크 구성 ^^

AWS VPC를 이용한 네트워크 구성 ^^

AWS에서의 네트워크 구성 ^^
